Ketahui, Ini Macam Macam Alat Ukur Mekanik & Fungsinya

21 Maret 2022

account iconAdmin

156062910 S

Bagikan

Alat ukur mekanik adalah alat yang biasanya digunakan untuk memperoleh ukuran benda yang akan atau sedang digunakan secara mekanik.

Biasanya, alat ukur ini digunakan untuk mengukur kedalaman, panjang, diameter, dan lebar, atau bisa diartikan juga sebagai alat untuk mengukur dimensi benda.

Banyak macam-macam alat ukur mekanik yang dirancang atau digunakan untuk berbagai pengukuran.

Macam Macam Alat Ukur Mekanik

Bentuknya juga berbeda-beda, sesuai dengan fungsinya. Berikut adalah beberapa contoh alat ukur yang digunakan secara mekanik.

Mistar Baja

Alat pertama yang biasanya digunakan adalah mistar baja, atau yang lebih sering didapatkan di toko alat tulis. Biasanya juga sering dikenal oleh siswa sekolah sebagai penggaris besi. Penggaris ini, selain digunakan dalam dunia pertukangan, juga digunakan untuk anak sekolah.

Fungsi dari mistar baja ini adalah untuk mengukur kedalaman, panjang, tinggi, dan lebar dari suatu benda. Kemudian, tingkat ketelitiannya biasanya mencapai 1 mm atau bisa juga 0,5 mm. Dibalik alat ini masih disematkan ukuran inchi. Ukuran panjangnya juga bervariasi, mulai 30 cm sampai 50 cm.

Cek juga alat ukur mekanik berupa busur derajat di halaman selanjutnya.

__________________________________________________________________________________________________

Busur Derajat (Protractor)

Baca Juga : Trik Membeli Mobil Bekas Berkualitas

Alat ukur mekanik selanjutnya adalah busur derajat yang bisa disebut juga dengan protractor. Busur ini menyerupai setengah lingkaran dan menyerupai potongan logam yang panjang dan lurus. Kemudian, potongan tersebut disambungkan dengan bagian yang berbentuk setengah lingkaran.

Jadi, dengan menggabungkan kedua bentuk tersebut, busur derajat ini bisa Anda gunakan untuk mengukur dimensi benda. Busur jenis ini lebih sering digunakan untuk mendapatkan ukuran sudut dari suatu benda karena penggunaannya yang sangat mudah.

Penggaris Gulung (Measuring Tape)

Penggaris gulung atau measuring tape ini lebih sering ditemukan pada industri yang bergelut pada pengolahan kayu. Sama-sama alat ukur, bentuk dan bahan pembuatnya cukup berbeda. Perbedaannya adalah mistar dibuat dari besi, sedangkan penggaris gulung dibuat dari bahan pita baja.

Penggaris gulung biasanya memiliki ukuran yang bervariasi dengan panjang yang berbeda. Diantaranya adalah 2 m atau 2000 m, kemudian juga ada yang sampai dengan 15 m.

Penggaris ini sering digunakan di industri kayu dan ketika membangun rumah karena penggunaannya yang sangat mudah dan fleksibel.

Kenali juga alat ukur berupa jangka sorong di halaman berikutnya.

_________________________________________________________________________________________________

96179729_s

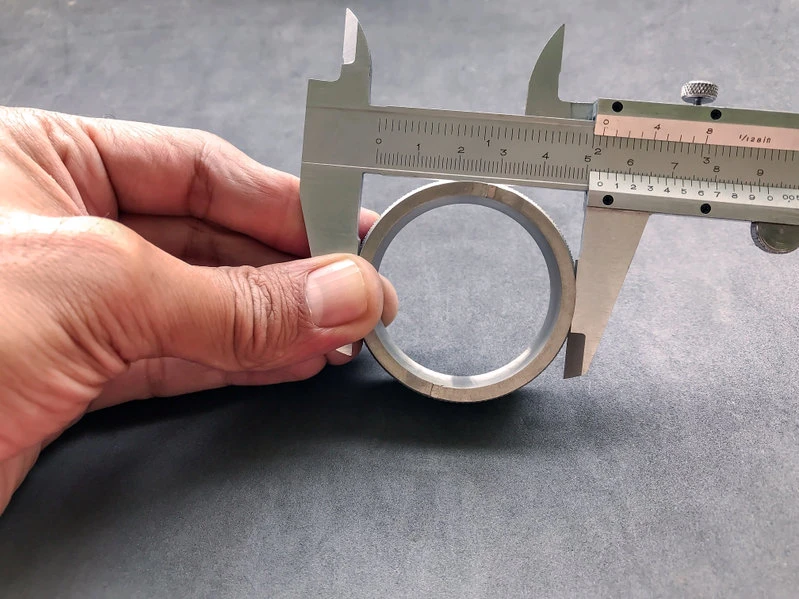

Jangka Sorong (Vernier Caliper)

Jangka sorong atau vernier caliper merupakan salah satu alat ukur yang memiliki fungsi utama untuk pengukuran lebar atau ketebalan suatu benda. Biasanya ketelitian jangka sorong bisa mencapai seperseratus milimeter. Jadi, sangat tepat kalau digunakan sebagai alat ukur benda yang berukuran mini.

Biasanya ada 2 ukuran skala di jangka sorong, yaitu skala nonius dan skala utama. Skala nonius sendiri juga biasa disebut dengan skala vernier. Penggunaannya tidak terlalu sulit, Anda hanya perlu mengasah ketelitian supaya menemukan ukuran yang tepat.

Insider Caliper

Insider Caliper merupakan salah satu alat ukur yang memiliki fungsi utama untuk mendapatkan ukuran diameter dalam dan mengukur dimensi dalam suatu benda atau bangunan. Kemudian, alat ini biasanya juga sering digunakan untuk mengukur permukaan dalam dari suatu benda apakah sejajar atau tidak.

Kalau Anda masih awam dengan alat ini, biasanya ada 2 kaki pada alat ukur satu ini. Kemudian, terhubung dengan sekrup yang digunakan menyetel alat. Kemudian, ada spring pivot point yang memiliki fungsi penahan. Jadi, nantinya kedua kaki tersebut tidak akan bergeser.

Outsider Caliper

Alat ukur selanjutnya adalah outsider caliper yang biasanya digunakan untuk memperoleh diameter bagian luar.

Apa fungsi outsider caliper, cek di halaman selanjutnya.

_________________________________________________________________________________________________

Alat ini bertolak belakang dengan insider caliper. Selain itu, Outsider caliper juga digunakan untuk mengukur dimensi luar dan memeriksa kesejajaran permukaan dari benda.

Bentuknya hampir sama dengan insider caliper, dengan dua buah kaki yang memiliki sebuah titik putar bertenaga pegas yang namanya adalah spring pivot point. Kemudian, ada sekrup penyetel atau biasa disebut dengan adjustment screw.

Mikrometer Luar (Outsider Micrometer)

Mikrometer luar atau outsider micrometer merupakan salah satu alat ukur yang biasa digunakan untuk memperoleh ukuran diameter luar dari suatu benda. Kalau dibandingkan dengan jangka sorong, outsider micrometer dibuat dengan ketelitian yang lebih tinggi.

Untuk tingkat ketelitiannya sendiri bisa mencapai 0,01 mm. Bahkan, Anda juga bisa menemukan yang memiliki ukuran ketelitian mencapai 0,001 mm. Komponen-komponen penyusun dari mikrometer satu ini antara lain adalah anvil, spindle, frame, sleeve, lock, thimble, dan racket stopper.

Mikrometer Dalam (Inside Micrometer)

Alat ukur mekanik selanjutnya adalah inside micrometer yang memiliki fungsi utama untuk mengukur bagian dalam suatu benda. Biasanya ketelitian alat ini tidak berbeda jauh dengan mikrometer luar, yaitu mulai dari 0,01 mm, atau bisa mencapai 0,001 mm.

Baca Juga : Tips Merawat Lampu Mobil Agar Tetap Awet!

_________________________________________________________________________________________________

Bentuk dari mikrometer dalam ini juga mirip dengan untuk bagian luar. Hanya saja juga menyesuaikan dengan dasar bagian dalam suatu benda. Untuk komponennya bisa dibilang sama dengan outsider micrometer seperti thimble, spindle lock screw, sleeve, spacer, dan terakhir ada spindle.

Pengukur Kedalaman (Depth Gauge)

Selanjutnya ada depth gauge yang merupakan alat ukur untuk mengukur kedalaman suatu lubang. Alat ukur ini bisa Anda gunakan untuk mengukur kedalaman ceruk dan slot. Slot disini maksudnya adalah jarak antara bagian pinggir bahan yang dikerjakan.

Biasanya pengukur kedalaman ini terdiri dari skala utama di bagian tetapnya, kemudian ada skala vernier untuk bagian gesernya. Bentuknya sendiri, seperti penggaris baja kecil. Alat ini juga bisa digunakan untuk mengecek keausan ban.

Feeler Gauge

Selanjutnya ada Feeler Gauge yang terdiri dari beberapa bilah tipis dengan ketebalan yang berbeda-beda. Ada sekitar 10 bilah tipis yang berfungsi sebagai alat ukur untuk menentukan ketebalan peralatan mesin atau biasa disebut juga dengan clearance.

Selain itu, alat ini juga bisa difungsikan sebagai alat pemeriksa keausan pada komponen benda yang bisa mengukur alur-alur (groove) berukuran kecil. Biasanya alur-alur tersebut membutuhkan ketelitian tinggi. Supaya tidak berkarat, alat ini harus dilumasi oli yang memiliki kualitas bagus.

__________________________________________________________________________________________________

Telescopic Gauge

Terakhir ada Telescopic Gauge yang dikhususkan untuk mengukur benda-benda yang memiliki penampang kecil. Biasanya alat ini difungsikan untuk mengukur diameter suatu benda. Dengan alat ini, Anda akan mendapatkan hasil yang sangat akurat.

Jadi, alat ukur mekanik adalah alat yang biasa difungsikan untuk mengukur kedalaman, panjang, lebar, kedalaman dan lainnya yang berhubungan dengan permukaan suatu benda. Alat ukur tersebut juga rawan terkena karat, oleh karena itu harus selalu dirawat dengan baik.

Sampai disini, jika Anda perlu melakukan pengukuran mekanik, maka bisa melakukannya di bengkel Suzuki resmi terdekat. Untuk lokasi bengkelnya, silahkan cari informasinya dalam daftar situs dealer lokal berikut.
